Hvernig á að velja DC-tengilþétta: Alhliða leiðarvísir frá tæknilegum breytum til iðnaðarvenju

I. Tæknilegir eiginleikar: Rafmagn úr pólýprópýlenfilmu kemur fram sem almennt, 100.000 klukkustunda líftíma setur iðnaðarviðmið

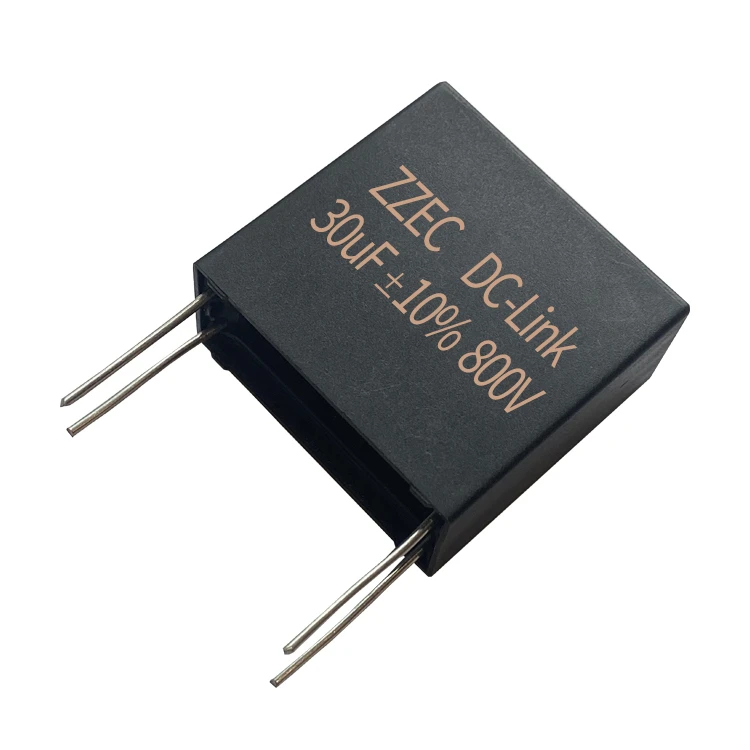

DC-LINK capacitors (DC support capacitors) are passive components utilizing polypropylene film as the core dielectric. They feature high voltage resistance (up to 4000VDC), low impedance (ESR < 10mΩ), and rapid charge/discharge capabilities. With a typical lifespan of 100,000 hours, they operate across a wide temperature range from -40°C to 105°C. By capacitance, mainstream products fall into three categories: 20µF~30µF, 30µF~50µF, and >50µF. Ný orkutæki og ljósvakar nota aðallega forskriftir yfir 30µF.

Kjarnakostir:

1. Sjálf-græðslugeta: Málmhúðað filmulagið lagast sjálfkrafa eftir staðbundið bilun, með rýmdinni<5% after 3,000 self-healing cycles;
2. Hönnun með lága inductance: Háþróuð ferli stjórna ESL (jafngildi röð inductance) undir 15nH, samhæft við há-tíðnihluti eins og SiC MOSFET;
3. Sprengingar-öryggi: Innbyggður-þrýstiloki kemur í veg fyrir hættu á rof við háan hita.

II. Fimm víddarvalsreglur: Frá færibreytusamsvörun til aðlögunar atburðarásar
1. Málspenna: Verður að uppfylla 1,3 sinnum kerfisspennuofframboð.
Reikniformúla: Málspenna Stærri en eða jöfn 1,3 × DC strætóspenna.
Til dæmis þarf 800VDC kerfi þétta sem eru metnir Stærri en eða jöfn 1040VDC. Vörur undir 1200VDC eru beinlínis eytt í háspennuforritum.
2. Gárustraumur: Hátíðni-atburðarás krefst 150% framlegðar
Lykilmæligildi: Við 10kHz tíðni verða þéttar að þola gárstraum sem er meira en eða jafnt og 150% af toppstraumi invertersins. Fyrir 100kW inverter:
Gárustraumur RMS=2² × Vdc × ηPout × 1,25 (öryggisstuðull)
Niðurstaðan verður að vera meiri en eða jöfn 148Arms.
Hitaáhrif: Hver 10 gráðu hækkun á raunverulegri hitahækkun dregur úr líftíma um 50%. Sólarorkuver uppfyllti ekki staðla, sem leiddi til þess að 24% af vörum bólgnuðust innan 2 ára, með viðgerðarkostnaði á hverja-einingu yfir 5.000 ¥.
3. Dynamic Characteristics: dv/dt og ESL aðlögun fyrir breiðar-bandbreiddarkröfur
SiC Device Compatibility: Silicon carbide switching devices require dv/dt tolerance >50V/μs; hefðbundin tæki (<20V/μs) are prone to localized breakdown.
Low Inductance Design: Hátíðnilíkön- krefjast ESL<15nH. For instance, Electronicon's EDC series achieves as low as 8nH, reducing loop oscillation risks.
4. Umhverfisaðlögunarhæfni: Lífslíkan og hitauppstreymi
Lífspáformúla: Líftími (klst.)=Grunnlíftími × 2^[(105-T)/10] × 1,5^[(Rated gára - Raunveruleg gára)/Rated gára], þar sem grunnlíf er staðlað við 105 gráður /100.000 klukkustundir;
Hitastjórnun: Miðlægir inverterar þurfa þvingaða loftkælingu (vindhraði meiri en eða jafnt og 3m/s). Mælt er með vatns-kældum einingum fyrir 150kW+ orkugeymslubreyta til að tryggja ΔT < 5 gráður.
5. Öryggi og áreiðanleiki: sjálfs-græðslugeta og sprengiefni-sönnun
Sjálf-græðslulotur: Málmaðir filmuþéttar verða að styðja yfir 3000 sjálfsgræðslulotur. Vörur sem skortir þessa getu eru kallaðar „tímasprengjur“ í endurnýjanlegri orkunotkun.
Sprengisvörn-hönnun: Sem dæmi má nefna Electronicon E47.HV röðina með innbyggðum-þrýstilokum sem aftengja rafrásir áður en þétti bilar.

IV. Markaðsþróun: Hröðun innanlands, Asíu-Kyrrahafseftirspurn fer yfir 60%
Markaðslandslag: Árið 2023 var Asíu-Kyrrahafssvæðið fyrir 62% af alþjóðlegri markaðshlutdeild, með ZZEC sem aðalframleiðandann.
Framtíðarstefna: Eftir því sem 800V háspennupallar verða útbreiddir í nýjum orkutækjum mun eftirspurn eftir vatns-kældum þéttum með mikilli gáruviðnám og lága inductance halda áfram að aukast.
